Inyector de Señales

Después de mucho tiempo sin escribir nada, he pensado que seria interesante publicar los proyectos de electrónica que voy haciendo.
Al visitar paginas y blogs de electrónica aprendo mucho viendo las creaciones de otra gente, así que tengo la esperanza que esto también pueda ayudar minimamente a alguien.


¿¿Que es un inyector de señales??

Es fácil, este aparato lo que hace es inyectar una señal (audible) dentro de un circuito!.

Vale... ¿¿ Para que sirve ??

Inyectando una señal en un circuito de audio podemos detectar que zonas están rotas.
Por ejemplo, si tenemos una preamplificador, seguido de un equalizador y finalmente una etapa de potencia, podemos detectar cual de estos tres módulos no funciona, inyectando la señal en las diversas partes del circuito y escuchando para ver si se oye o no.

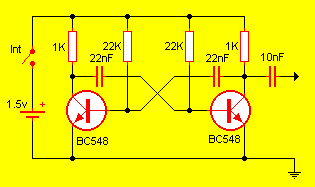

Esquema


Es un esquema muy sencillo sacado de esta pagina, muy recomendable por cierto!

Materiales:

Resistencias
- 1k (2)
- 22k (2)

Condensadores
- 22nF (2)
- 10nF (2)

Transistores
- BC548 (2)

¿¿Como funciona??

Se trata de un sencillo oscilador que genera una onda con una frecuencia de 1kHz. (Frecuencia perfectamente audible).
